출력

• 출력 전력 용량
  90.0 KWatts / 100.0 kVA
• 최대 구성 가능 전력(와트)
  90.0 KWatts / 100.0 kVA
• 공칭 출력 전압
  400V 3PH
• 출력 전압 참고
  380 : 400 또는 415 V 3상 공칭 출력 전압에 대해 구성가능
• 출력 전압 왜곡
  2% 미만
• 출력 주파수(동기)
  50/60Hz +/- 3Hz ~ +/- 0.1 사용자 조정 가능
• 출력 주파수(동기되지 않음)
  50Hz 공칭의 경우 50Hz +/- 0.1%
• 기타 출력 전압
  380, 415
• Load Crest Factor
  3 : 1
• 토폴로지
  이중 변환 온라인
• 파형
  정현파
• 과부하 작업
  10분 @ 125% 및 60초 @ 150%
• 최대 출력 전류
  480
• 출력 전압 THD
  < 1% 선형 부하 및 < 2.5% 비선형 부하
• 출력 전압 허용 오차
  +/- 1% 정적 및 100% 부하 단계에서 +/- 5%
• 바이패스
  내장 유지보수 바이패스, 내장 정적 바이패스, 외부 바이패스(옵션)

입력

• 공칭 입력 전압
  400V 3PH
• 입력 주파수
  45-65 Hz
• 입력 연결
  Hard Wire 4-wire (3PH + G), Hard Wire 4-wire (3PH + N)
• 주요 작업용 입력 전압 범위
  323 - 437 (380V), 340 - 460 (400V), 353 - 477 (415V)V
• 입력 총 고조파 왜곡
  전부하 시 5% 미만
• 입력 보호 유형 필요
  gL 퓨즈
• 기타 입력 전압
  380, 415
• 최대 단락 내전압(Icw)
  20.0kAmps
• 최대 입력 전류
  190.0A
• 최대 부하 시 입력 역률
  1.0

배터리 및 런타임

• 배터리 유형
  N/A
• 효율
  효율성 그래프 보기

통신과 관리

• 사전 설치 SmartSlot&trade 카드
  AP9635
• 제어판
  다기능 LCD 상태 및 제어 콘솔
• 비상 전원 차단(EPO) 기능
  예
• 사용 가능한 SmartSlot™ 인터페이스 수
  2

물리적 규격

• 최대 높이
  1900mm , 190.0cm
• 최대 폭
  712mm , 71.2cm
• 최대 깊이
  855mm , 85.5cm
• 순중량
  520.0kg
• 선적 중량
  540.0kg
• 선적 높이
  2030mm , 203.0cm
• 선적 폭
  980mm , 98.0cm
• 선적 깊이
  960mm , 96.0cm

환경 요구 사항

• 작동 온도
  0 - 40 °C
• 작동 상대 습도
  0 - 95 %
• 작동 고도
  0-999.9미터
• 보관 온도
  -20 - 45 °C
• 보관 상대 습도
  0 - 95 %
• 보관 고도
  0-12000미터
• 장치 표면으로부터 1미터 거리에서의 가청 소음
  61.4dBA
• 보호 등급
  IP20

준수 사항

• 규정 승인
  CE, EN/IEC 62040-3, IEC 62040-1-2, IEC 62040-2, ISO 9001, TUV, VDE
• 표준 보증
  1 year on-site repair or replace with factory authorized Start-UP, 1년(부품만 해당)

지속 가능한 오퍼 상태

• 배터리 지침
  준수
• 배터리 노트
  ts_Battery_Notes

일반

• 최대 바이패스 입력 전류
  144.0A

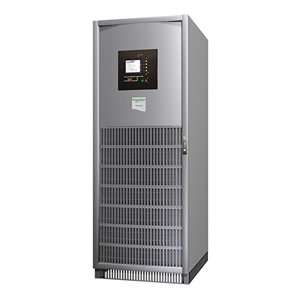

Galaxy 5500특징 및 장점
