* UPS(Uninterruptible Power Suppplies)란?

무정전 전원장치로서, 상용전원의 순간정전, 불의의 정전, 부하급변, 전원 전압의

변동, 전원잡음 등으로 인한 전원이상을 방지하고 항상 안정된 전원을 부하에 공급

하여 주는 장치를 말하며, 일명 C.V.C.F(Constant Voltage Constant Frequency)

라고도 합니다.

* UPS의 필요성

순간정전, 전압변동, 주파수 변동, Noise 등 각종 전원 장애로부터 부하장비를

보호하기 위해 UPS가 정확한 정전압, 정주파수의 정현파를 공급합니다.

* 사용용도

컴퓨터 전원, 전산실 서버용, 병원, 측정장치/분석장치용, 사진제판/인쇄기용,

방송/통신데이터기기용, System제어용, 생산라인 품질관리용, 연구실/실험전원,

C.T/X-ay/MRI 등 병원기기 등 안정된 전원을 공급해야되는 모든 곳.

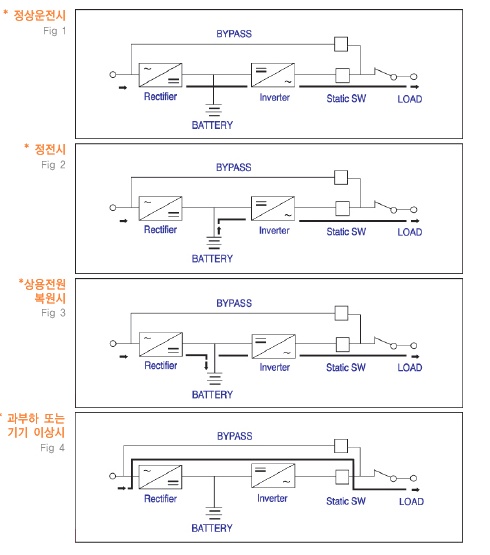

* UPS의 계통도

* WR-1000U Series의 특징

*WR-1000U Series의 정격용량은 1~20KVA 입니다.

1. 전원보호를 위한 온라인 및 이중전환 방식

2. 사인파의 펄스 폭 제어장치

-DSP( DIGITAL SIGNAL PROCESSING ) 방식채팅

3. IGBT 인버터

4. 넓은 범위의 입력전압 범위

- ± 25%의 입력전압 변동범위

5. 왜율이 3% 미만의 사인파 출력

6. 연장 가능한 백업시간

7. AC발전기와 입력 상호연동가능

8. 부하, 배터리, 입/출력전ㅇ바, 과부하, 고장 등을 표시하는 LCD DISPLAY.

9. 보다 향상된 배터리 관리

10. UPS 차단 후에도 배터리 자동 충전

11. AC 모드와 배터리 모드간 동기 시간이 "0"초

12. 편리하고 더욱 향상된 RS-232, SNMP 카드 옵션

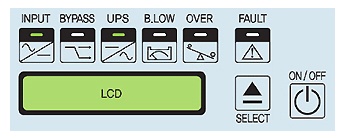

* 전면 LED DISPLAY 명칭

* 전기적 특성(입력 1Ø → 출력 1Ø)(입력 3Ø → 출력 1Ø)

용 량(KVA)		1~20KVA
특 징	냉 각 방 식	강제풍냉식
	사 용 정 격	100% 연속 사용
	정 류 부 제 어 방 식	위상제어방식
	정 류 부 사 용 소 자	Thyristor or Diode
	인 버 터 부 제 어 방 식	고주파(20KHz)순시제어 PWM방식
	인 버 터 부 사 용 소 자	IGBT
	스 테 틱 스 위 치	무순단 절체 스위치
	변 압 기 절 연 계 급	H종
	서지, 회로단락, 과부하 보호 기능지원 EMI, RFI NOISE FILTERING 기능내장 온라인, Bypass, 과부하, 배터리 상태 표시기능지원 EMS를 이용한 모니터링 기능 지원
입력 전원	상 수	1∅ 2W 또는 3∅ 4W
	정 격 전 압	발주전압
	전 압 변 동 범 위	정격의 ±15%, ±25%
	주 파 수	50Hz / 60Hz ±0.5%
출력 전원	상 수	1∅ 2W
	정 격 전 압	발주전압
	전 압 안 정 도	정격의 ±1% 이내
	주 파 수	50 / 60Hz ±0.5%
	주 파 수 가 변 범 위	± 1Hz
	과 도 전 압 변 동	±5% 이내
	과 도 응 답 속 도	20ms 이내(±2% 이내로 복귀시)
	출 력 전 압 조 정	±5%
	파 형 왜 율	THD 3%이하(Linear 부하 100%시)
	과 부 하 내 량	±120%에서 10분간
	종 합 효 율	85%이상
	역 률	0.8 LAG
	소 음	55㏈ 이하(전방 1.5M, 높이 1.5M)
동기 절체	동 기 절 체 시 간	4ms
	절 체 시 순 단 시 간	무순단 절체
	절 체 조 건	-인버터 이상 -출력과부하 -직류 저전압 -수동절체
배터리	정 격 전 압	192V
배터리	정 전 보 상 시 간	구매시 지정

*용량별 제품크기

용 량(KVA)	중 량(Kg)	W	D	H
1	12	160	405	220
2,3	34	212	460	300
6	99	264	670	710
10	139	400	550	1000
15	170	400	550	1000
20	222	480	580	1190
